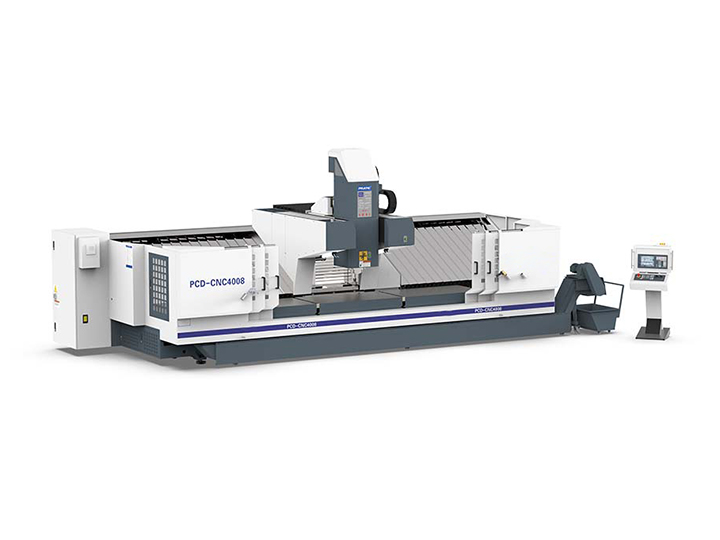

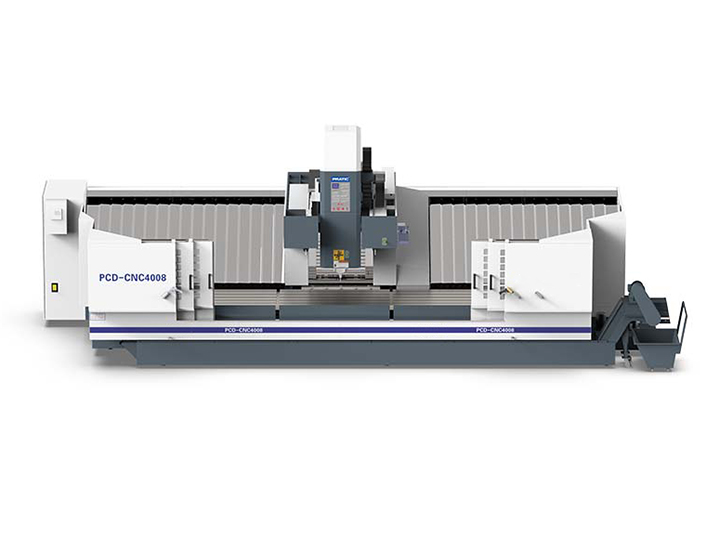

數控高精度重型配件cnc復合立式型材加工中心PCD
 |
 |
產品特點
1. 該機器是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC型材復合加工中心，
2. 使用專用CNC數控系統；
3. 適用于加工各種長度的鋼、鋁、銅金屬與非金屬；
4. 采用雙懸臂設計結構，增加設備穩定性和剛性，適合重型切削，提高加工精度；
5. 采用大斜面鈑金風琴罩防護；
6. 采用BT40/BT50主軸錐孔，增加了機器剛性，加工效率、精度、強度高；
7. 可根據客戶要求定制不同規格的機型。
產品參數
1. 該機器是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC型材復合加工中心，
2. 使用專用CNC數控系統；
3. 適用于加工各種長度的鋼、鋁、銅金屬與非金屬；
4. 采用雙懸臂設計結構，增加設備穩定性和剛性，適合重型切削，提高加工精度；
5. 采用大斜面鈑金風琴罩防護；
6. 采用BT40/BT50主軸錐孔，增加了機器剛性，加工效率、精度、強度高；
7. 可根據客戶要求定制不同規格的機型。
產品參數
| 參數表 - PCD | ||
| 行程 | 單位 | 參數 |
| X 軸 | mm | 4000-6000（可定制其他長度） |
| Y 軸 | mm | 800/1200 |
| Z 軸 | mm | 600 |
| 主軸 | ||
| 主軸轉速 | rpm | 10000/20000（BT40）8000rpm （BT50） |
| 主軸錐孔 | / | BT40/BT50 |
| 刀庫 | ||
| 刀庫形式 | / | 傘形式 |
| 刀庫容量 | pcs | 12（BT40）/ 6(BT50） |
| 相鄰換刀時間 | sec | 6 |
| 移動速度 | ||
| X軸移動 | m/min | 40 |
| Y軸移動 | m/min | 30 |
| Z軸移動 | m/min | 20 |
| X/Y/Z進給速度 | mm/min | 15000 |
| 馬達功率 | ||
| 主軸驅動馬達 | kw | 13（BT40）/ 17（BT50） |
| X驅動馬達 | kw | 5.2 |
| Y驅動馬達 | kw | 3.1 |
| Z驅動馬達 | kw | 3.1 |
| 潤滑冷卻系統 | ||
| 潤滑系統 | 自動潤滑 | |
| 冷卻系統 | 噴水冷卻 | |
| 精確度 | ||
| X軸定位精度 | mm | 0.05（光柵0.01mm） |
| Y/Z軸定位精度 | mm | 0.02 |
| 重復定位精度 | mm | 0.01 |
| 機械規格 | ||
| 氣壓需求 | kg/cm² | 6 |
| 操作系統 | / | SIEMENS |
| 高度 | mm | 3600 |
| 占地面積 | mm | 9500-15500 x 3150 /3700 |
| 重量 | kg | 17000-23000 |
